コンベア型ブリスター包装機の特徴。
ベルトコンベア、もしくはキャタピラのような〝直線軌道型〟のブリスター包装機です。
コンベア型の機械構成。
並行に配置したチェーン上に受け型を設置し、それを間欠的に動作させることで処理を行います。 ベルトコンベアのように断続的な流れで型を使用することができますので、大規模な生産に向いています。

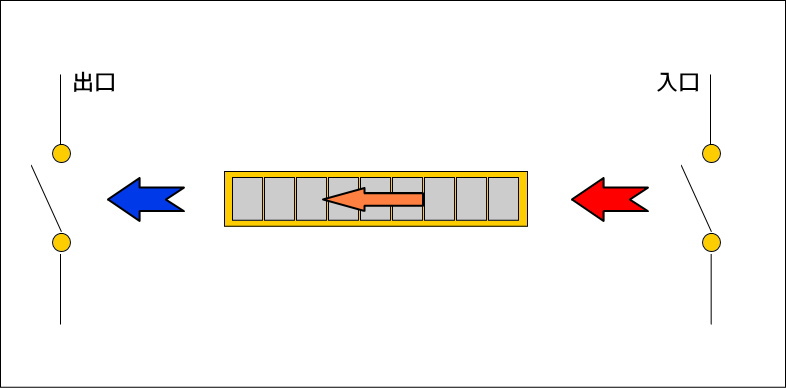

また、直線的な機械デザインになるため、包装資材の搬入と包装後の製品の搬出が〝入り口⇒出口〟のような形で直線的な場合にレイアウトが取りやすいです。
食品パッケージのような〝サイズが同一でデザインだけが違う…〟 などというような単一パターンでの大ロット生産には威力があります。 また、ブリスタートレーのサイズが大きい場合にも有効です。
ただし、サイズがバラバラな多品種の場合には、あまりお勧めできないです。 理由は、それなりの型枚数が必要になり、型替え作業がそれなりなボリュームになってしまうからです。(汗)
自動供給装置など、各種ユニットと組み合わせることで大規模な生産ラインを構築することができます。
直線的な機械の構造上、カバー材にフィルムロールタイプを用いる場合に最適で、トリミングやダイカットなどと組み合わせることができます。 カップシールにも非常に有効です！
オプション追加でよりパワフルな生産へ。
その他、産業用インクジェットプリンタ等によるロット番号などの印字にも対応できます。 画像検査用カメラやバーコードリーダ等を用いて商品や台紙の表裏判別や品種確認などのチェック作業を組み合わせることもできます（※）ので、一連の作業を１台で効率よく行うことができます。（※併設できない場合もございます。）
どちらかと言えば、作業スタッフによる作業というよりも、大ロットでの自動化に向いている構成になります。
コンベア型での製作事例。
コンベア型の事例です。 機械の構造上、上熱方式での対応になります。 ブリスタートレーの他、カップ容器などの形状にも対応可能です。
装置概要
処理能力 ： 20～30ショット／分
※ワークサイズ等に依存します
モールド数： 30 ※１
駆動方式 ： インデクサー ※２
※ご使用に際してはエアー源が必要となります
※ドアスイッチ等、安全対策は標準装備です
※１ モールド数は変更可能です。
※２ 駆動方式はサーボタイプでも可能です。
≪主な対象商品≫
文房具、化粧品、医薬部外品、工具、日用雑貨品、チョコレート、カップめん など。
動画で。
動作を動画でご覧いただけます。 ただし… 古い機体になります。 (汗)
